推挽电路,什么是推挽式输出电路?

推挽电路是用三极管控制电路中电流流动的电路。推挽电路的推挽驱动非常简单，如下图所示，什么是推挽输出电路？推挽电路实践中如何提高效率推挽电路的功耗主要在三个位置，1: MOS管2:变压器3:二极管，推挽逆变电路的工作原理是什么？推挽式逆变器是一种常用于交流-DC转换的逆变电路。

1、单端主要优点:分为反激式和正激式。反激是在开关导通时给电感送能量，关断时再给负载送能量；正向是当开关接通时向负载输送能量。主要缺点:供电侧不连续，谐波含量大，对供电不利。2.推挽式的主要优点是:高频变压器磁芯利用率高(与单端电路相比)，电源电压利用率高(与后面要讲的半桥电路相比)，输出功率高，两个晶体管的基极低，驱动电路简单。

3.半桥电路的主要优点是:具有一定的抗不平衡能力，对电路对称性要求不高；适应功率范围大，从几十瓦到几千瓦；对开关管的耐压要求低；该电路的成本低于全桥电路。主要缺点:功率利用率比较低，半桥变压器的开关电源不适合工作电压较低的场合。另外，半桥变压器的开关电源中的两个开关器件没有连接到公共地，与驱动信号连接起来比较麻烦。

在2、谁给我讲讲互补 推挽电路(包括乙类和甲乙类的

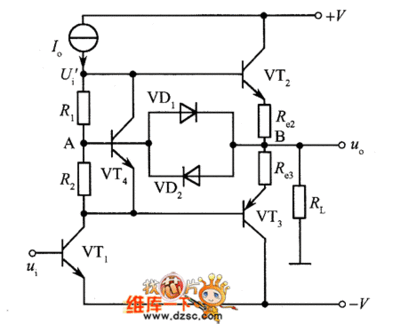

推挽放大电路中，当一个晶体管工作在导通和截止状态时，另一个晶体管处于截止状态。当输入信号变化到另一个半周时，原来导通并放大的晶体管进入导通和放大状态，两个晶体管不断交替导通和截止，所以称为推挽放大器。互补推挽放大器“互补”是指使用两个不同极性的晶体管，不同极性的晶体管输入极性不同，这样就不需要两个大小相同、相位相反的激励信号。

两个晶体管的基极和发射极并联。由于两个三极管的极性不同，基极上的输入信号电压对于两个晶体管是正向偏置和反向偏置的。当输入信号是正半周期时，两个晶体管的基极电压同时上升。此时，输入信号电压将正向偏置电压加到一个晶体管上，因此该晶体管进入导通和放大状态。因为基极电压上升，反向偏置电压被施加到另一个电子管，所以电子管处于关断状态。

推挽式逆变器是一种常用于交流-DC转换的逆变电路。它通过半波控制输入电压，在每个半波中通过推挽作用控制输出电压。工作原理:1。按一定频率进行半波控制的二极管，将交流电源的输入电压转换成相应的半波电压。2.晶闸管(如MOSFET或IGBT)通过控制其导通时间来推拉半波电压。这可以调整输出电压的幅度和相位。

所谓推拉，就是推拉。这个理论用在两个不同极性的晶体管或真空管连接的输出电路中。推挽电路采用两个参数相同的功率BJT晶体管或MOSFET晶体管，以推挽方式存在于电路中，每个晶体管负责正负半周的波形放大。电路工作时，每次只有两个对称的功率开关中的一个导通，所以导通损耗小，效率高。推挽输出不仅可以向负载注入电流，还可以从负载汲取电流。

单端放大器的输出级由一个放大元件(或多个并联元件)组成，用于放大正负两个半周期的信号。单端放大机只能采用A类工作状态。推挽放大器的输出级有两个“臂”(两组放大元件)。当一个“臂”的电流增大时，另一个“臂”的电流减小，两个臂的状态交替变化。对于负载来说，好像是一只“手臂”在推，一只“手臂”在拉，共同完成当前的输出任务。虽然A类放大器可以使用推挽放大，但更常见的是使用推挽放大来形成B类或B类放大器。

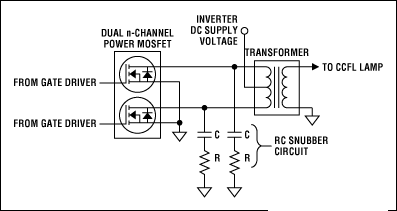

推挽电路的功耗主要在三个位置:1: MOS管2:变压器3:二极管。首先必须选择mos管的参数，包括mos管本身的压降损耗，以及它的开关损耗。如果提高开关频率，它的损耗会增加，14脚和11脚出来的方波越陡，损耗越小，但是mos管的D脚越陡就会有毛刺。此时在变压器输入两端选择一个电容串联电阻，去除毛刺，减少不必要的损耗。

二极管的要求是它的压降要尽可能小，可以用肖特基。如果输出10.5v，那么前面的压降应该越小越好。另外，要达到80%的效率，可以尝试增加负载或者提高输入电压。还有一点要注意，就是布线问题，线路越短越粗损耗越小，你的高频变压器容易在周围线路上感应出电压，所以要仔细检查一下布局问题。

三极管是一种电子器件，其工作原理是利用控制电子流的能力来控制电路中的电流。它由三个基区和两个极区组成，其中极区称为输入和输出电极，基区称为控制电极。推挽电路是用三极管控制电路中电流流动的电路。它有两种工作模式，即推挽输出和推挽输入。在推挽输出模式下，三极管的输出极与电路的输出端相连。在推挽输入模式下，三极管的输入与电路的输出相连。

不是，这个输入电平是1V，是对地的。所以T1是正向偏置的，所以这个不用解释，你们已经知道了，对T2来说，Vbe是1V，T2只有Vbe。
